首页 > 产品中心 > 沥青摊铺机系列 > 履带式 铺路摊路机
  • HA90C

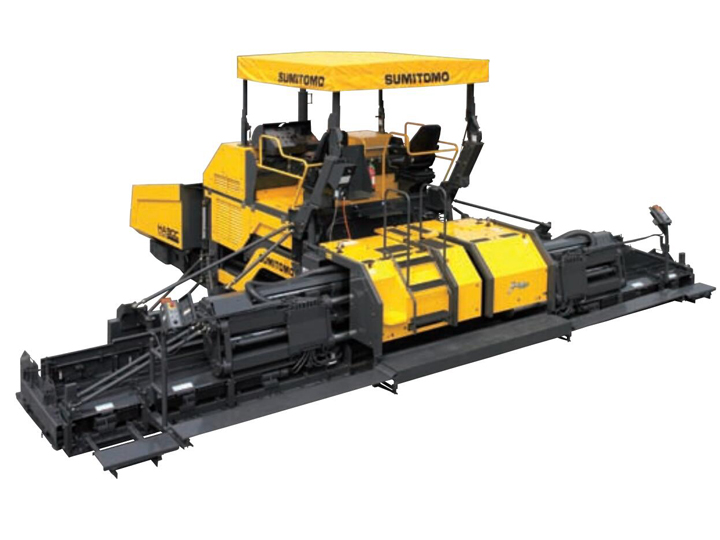

HA90C

关键词:HA90C
服务概述:采用了^高等级的高功率输出的发动机、投入了先进技术的履带,适应于各种各样的施工。 搭载了马力充足有余的发动机 带增压马达。搭载了132KW五十铃的发动机,^高等级的输出功率。能有充分余地满足各种摊铺作业性能的需要。 采用了取得日本排气标准的发动机(配置了欧3废气排放…
服务咨询
服务详情 图片集锦
采用了^高等级的高功率输出的发动机、投入了先进技术的履带,适应于各种各样的施工。
搭载了马力充足有余的发动机

  带增压马达。搭载了132KW五十铃的发动机,^高等级的输出功率。能有充分余地满足各种摊铺作业性能的需要。



采用了取得日本排气标准的发动机(配置了欧3废气排放标准的发动机)
  在充分考虑环境保护的基础上,取得了日本国内严格的基准。

履带内藏马达
  行走马达安装在左右链轮的内部,直接实施驱动。由于是不需要行走链轮的结构,因此也就不需要进行发所得链轮张力的调节。也不会再因链轮断裂而停止行走,可以安心的施工。

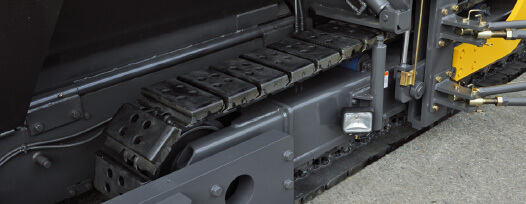

采用带胶面的强力连接履带

  带橡胶的面连接履带在行走是不会损伤原有路面。另外,采用了高耐久性的连接杆。


发挥优越的直进稳定性

  用^新的方向控制直进行走的误差仅有0.2%,驾驶员从麻烦的修正方向中解脱。施工中由于经常监视左右的负荷状态,即使一侧负担过多的成品材料,自动控制直进和维持设定的速度。

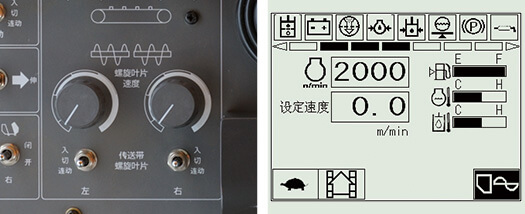

采用先进的行走控制系统

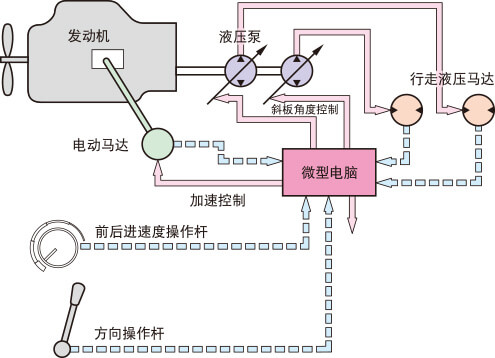

  发动机、液压泵、行走马达由电脑集中控制。由于能够保存已设定内容,只需操作行走按钮的[入/切]就能施工。HA90C的控制还有以下特长。
  1.负荷变动装置使速度不发生变化,因此提高了摊铺的平坦性。
  2.负荷变动装置减少了曲折、减少了直进的误差,因此操作更简单。
  3.摊铺速度可以设定至1.5m/min。能够对应各种施工。
  4.施工再开时能够控制机械柔和的起动。
  5.在停止状态下也能设定/更改摊铺速度。



住友摊铺机配备了五十铃智能型发动机,实现了较高的作业效率和环保要求的低能耗。使尾气排放符合法定基准。

“在极高的水平上满足一切工程机械追求的5个要素”。这是SPACE5对下个时代需求的回答。


●带中冷器的涡轮发动机

  吸入的空气在涡轮加载器的压缩下形成高温,经中间冷却器冷却后可提高吸入效率。在大幅度减少NOx和PM的同时,提高了输出功率,减少了油耗。

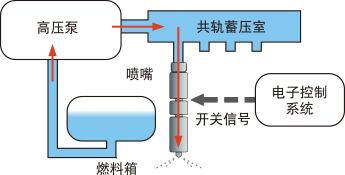

●共轨式超高压燃料喷射系统

  共轨式超高压燃料喷射系统实现了超高压和高精度的喷射。通过控制燃料喷射的时机和喷射量提高燃烧效率,大幅度减少PM(颗粒状物质)。


●冷却式废气再循环(EGR)系统

  采用冷却式EGR系统,获得进一步减少NOx(氮氧化合物)的效果。其做法是在对排放的气体再循环以降低燃烧温度的EGR(Exhaust Gas Recircu-lation)上设置水冷式冷却器。


充裕地成品材输送能力和调整性能,能够适应各种各样地施工条件
采用13吨大容量的新形状料斗

  配备13t的大容量料斗、左右可独立开闭,所以即使料斗的材料减少时也能灵活对应。另外,由于开闭角度确保在45度以上、关闭料斗时料斗内的材料基本上不会残留。



充裕的成品材供应能力
  保证每小时700吨的成品供应量。即使是在要求快速施工的工地,使用HA90C则可以放心。另外,因为主机的传送带开口部分较宽,可以顺畅地共给成品材。

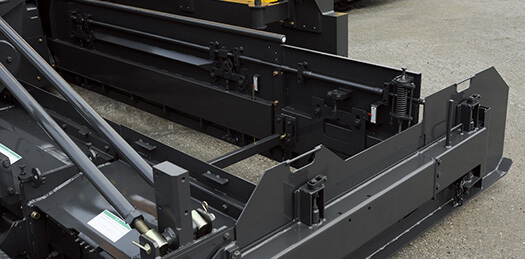

维持一定的摊铺成品材拥有量伸缩式流动调节板

  标准配置了与后部熨平板连动的伸缩式流量调节板。防止后部熨平板前的成品材多余拥有量。另外,对熨平板末端的成品材输送也能流畅地进行。而且,流量调节板的升降,可以用1把棘轮扳手从侧面轻易地进行。


强力·均一的夯实工艺流程夯锤+无给脂振动器

  夯实可以选择液压马达直结驱动式的夯锤·振动器并用规格(TV规格)、和无给脂振动器规格(V规格)两种。可以根据成品材种类,看着回转计(对于V规格,为选购件),进行夯实的调整。另外,振动器是不需要加注润滑脂的油浴方式,所以维护保养非常方便。


螺旋杆上下结构
  螺旋杆支持部上下可动式。通过2根液压油缸能够简单的进行调节。能对应各种各样的摊铺厚度。另外、也能防止入料时螺旋杆和路面的干扰。(选购件)



用电子比例阀控制夯锤·振动器

  用电子式调整夯锤·振动器的夯捣·振动改变了以往麻烦的操作(阀门的拧紧·松弛等)方式。在施工中通过简单的旋钮操作,就可以一边观察路面、一边调节夯捣·振动作业。TV规格的车型,标准配置了TV回转表,所以可以一边确认回转数一边进行调整。


在枢轴点上采用防止熨平板后退结构

  以往的摊铺机在与装卸车接车时,会出现被推动而向后退的现象,造成新铺路面损伤或路面留有熨平板痕迹。HA90C摊铺机具有即使牵引车后退,熨平板也不会同时后退的结构。


主要规格
※本表的单位采用国际单位中的SI单位表示
规格 单位 HA90C JP3075
宽度 标准 m 3.0~7.5 无级伸缩/EXT9.0
摊铺能力 摊铺厚度 mm 10~300
摊铺速度 m/min 1.5~12
料斗容量 ton 13
拱顶比例量 % -1~4
整机 质量(重量) kg 22660(9.0m)
全长 mm 7030
全宽 mm 2980
全高 mm 带遮阳篷 3750
履带 前后轮履带轮的中心距离 mm 2975
履带宽 304
传送带 驱动形式 液压(螺旋叶片另外驱动)
宽x列 mm 400X2
螺旋叶片 尺寸 mm 直径400 螺距330
回转数 min-1 0~70
熨平板 熨平板底板宽度 mm 300
加热装置 自动着火式鼓风燃烧器(4个)
摊铺厚度调整形式 遥控式 手动式
伸缩机构形式 4根导管X2
夯实机构 形式 液压夯锤 振动器
振动器振动数 Hz 0~50
夯锤回转数 Hz 0~20
落差调节机构 液压驱动
行走装置 形式 履带式
行走驱动方式 液压式无级变速机
刹车形式 自动刹车
移动速度前/后 km/h 0~3.0/0~3.0
发动机 生产厂家 五十铃 AH-4HK1X
总排气量 cc 5193
额定输出 kW/min-1 132/2000
^大扭矩 Nm/min-1 670/1500

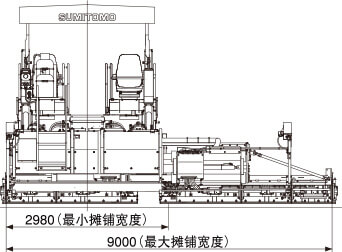

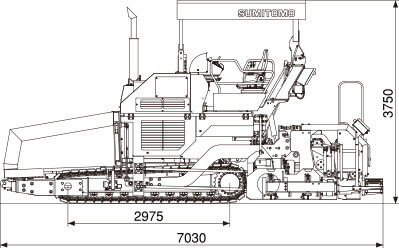

尺寸图(mm)
